Modelismo naval en madera: del plano al casco forrado y aparejado
Prurotinti reúne notas de taller sobre la construcción de modelos de barcos en madera: cómo se lee un plano y se elige la escala, cómo se levanta el casco sobre cuadernas, cómo se dobla y se asienta cada listón del forro, y qué queda por hacer después, cuando llegan la cubierta, la arboladura, la jarcia y la vitrina. El orden de las páginas sigue el orden real del banco de trabajo.
Qué se publica aquí y en qué orden
El sitio está organizado como un recorrido de construcción y no como un catálogo de temas sueltos. Cada apartado corresponde a una fase que en el taller ocupa un tiempo propio, con sus herramientas, sus errores típicos y sus criterios para saber cuándo se puede pasar a la siguiente. Quien empieza por el principio encuentra una secuencia; quien busca una duda concreta puede entrar directamente por el apartado que le interesa.
Los materiales se escriben desde la práctica de banco: madera, cuchilla, lija, hilo y paciencia. No hay recomendaciones de compra ni comparativas de marcas, porque el criterio que interesa aquí es el que se aplica sobre la pieza que se tiene delante.
- Lectura de planos y elección de la escala
- Armado del casco sobre quilla falsa y cuadernas
- Forro de listones: primera y segunda capa
- Doblado de listones al vapor y en caliente
- Masilla, lijado y control de los perfiles
- Cubierta, tablazón y juntas simuladas
- Palos, vergas y jarcia firme
- Jarcia de labor, cabos y nudos
- Piezas pequeñas en latón y madera
- Pintura, imprimación y línea de flotación
- Peana, cuna y vitrina
- Conservación del modelo terminado
Planos y elección de escala: lo que se decide antes de cortar
Un plano de modelismo naval rara vez se lee de una sola vez. Primero conviene identificar las vistas: el perfil longitudinal, la planta de cubierta, la sección maestra y la caja de cuadernas. Después se comprueba si las medidas del papel coinciden con la escala declarada, porque las copias impresas encogen o se deforman con facilidad. Basta con medir una eslora conocida y compararla con la que aparece acotada.
La escala no es un número decorativo: condiciona el tamaño final, el grosor mínimo de los listones, el diámetro de los cabos y el nivel de detalle que tiene sentido reproducir. En 1:100 muchos herrajes dejan de ser piezas y pasan a ser insinuaciones; en 1:48 se puede tallar una cornamusa y esperar que se reconozca. Elegir escala es, sobre todo, elegir hasta dónde se quiere llegar y cuánto espacio habrá disponible para exponer el modelo después.
Comprobaciones antes de la primera pieza
- Medir sobre el plano una cota conocida y verificar la escala real de la copia
- Anotar eslora, manga y puntal del modelo terminado y contrastarlos con el espacio de exposición
- Contar las cuadernas y comprobar que todas tienen su marca de crujía
- Definir el grosor de la primera y de la segunda capa del forro antes de cortar nada
- Decidir qué zonas irán pintadas y cuáles quedarán en madera vista
- Reservar copias del plano: una para consultar y otra para cortar plantillas
El esqueleto: quilla falsa, cuadernas y alineación
La estructura habitual en modelismo estático parte de una quilla falsa central en la que encajan las cuadernas transversales. El montaje parece rápido y por eso concentra los errores que después no se pueden corregir: una cuaderna torcida un grado se convierte en un bulto visible cuando el forro ya está puesto y lijado.
Conviene trabajar sobre una superficie plana y usar escuadras o una grada improvisada que mantenga cada cuaderna perpendicular a la quilla. Antes de encolar en firme, se montan todas en seco y se mira el conjunto desde proa, a la altura de los ojos: las simetrías se detectan mejor de frente que de lado. Otro control útil es tender un hilo de crujía de proa a popa por encima de las cuadernas y comprobar que pasa centrado por todas.
El último paso del esqueleto es el rebaje de los cantos. Las cuadernas se cortan con el espesor completo, pero el forro debe apoyar en una superficie continua, no en una arista. Rebajar los cantos siguiendo la curva del casco —lo que en el taller se llama afinar o «hacer el biselado»— ahorra después horas de masilla.

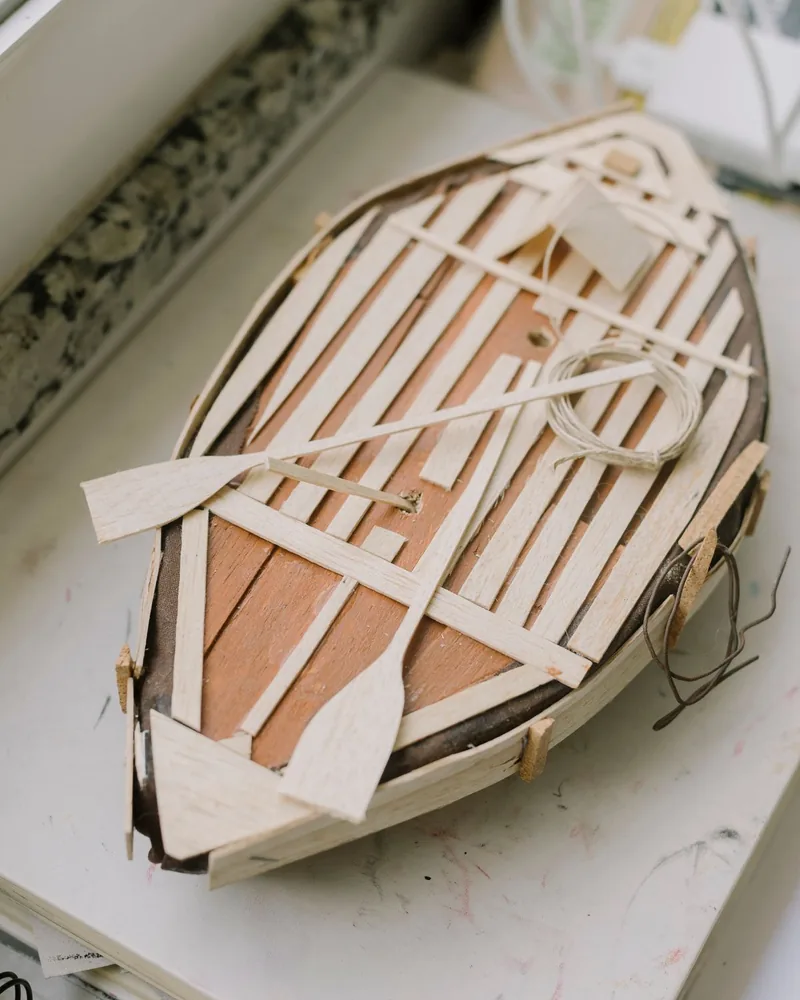

Forro de listones y doblado al vapor
Forrar un casco consiste en cubrir el esqueleto con tiras estrechas de madera que siguen las líneas de agua. La tentación es empezar por la cubierta e ir bajando sin más; el resultado suele ser un abanico de listones que se abre en el centro y se amontona en los extremos. El método que evita ese problema es dividir el casco en zonas: se marcan primero unas pocas tracas maestras que reparten la superficie, y después se rellena cada franja repartiendo el ancho entre los listones disponibles, estrechándolos donde haga falta.
Los listones no se fuerzan en frío. Un listón de tilo o de sapelli de un milímetro admite curvas suaves, pero en las amuras y en la bovedilla la torsión es doble y hay que darle forma antes de acercarlo al casco. El vapor, el agua caliente o una plancha de doblar hacen que las fibras cedan sin partirse; después el listón conserva parte de la forma y se coloca casi sin tensión. Un listón montado a la fuerza empuja las cuadernas y deja un plano hundido que reaparece al lijar.
Rutina de doblado
- Humedecer el listón el tiempo justo: empapado se deshilacha, seco se astilla
- Curvar en varias pasadas suaves antes que en una sola forzada
- Dejar secar la pieza ya curvada sobre la propia cuaderna o sobre una plantilla
- Probar en seco cada listón antes de aplicar cola
- Fijar con alfileres o pinzas y retirarlos solo cuando la cola haya curado
- Revisar el ajuste entre cantos: una junta abierta hoy es masilla mañana
Cuando se trabaja con doble forro, la primera capa puede ser imperfecta: su función es dar volumen y una base continua. La segunda, en cambio, es la que se verá, y ahí el ajuste de cada canto y la dirección de la veta importan tanto como la curva.
Masilla y lijado: las formas del casco se comprueban con la mano
Terminado el forro, el casco tiene pequeñas juntas, algún escalón entre listones y zonas donde la madera se ha levantado. La masilla resuelve los huecos, pero no debe convertirse en un revestimiento: si hay que tapar superficies enteras, el problema está en el forro y conviene rehacer esa zona. Una masilla de grano fino, aplicada en capas delgadas y bien seca antes de lijar, se comporta mucho mejor que una capa gruesa aplicada de una vez.
El lijado se hace en dos tiempos. Primero un grano medio con un taco rígido, siempre siguiendo la dirección longitudinal del casco, para igualar el volumen. Después un grano fino, ya con la mano desnuda o con una esponja abrasiva, para afinar la piel. La vista engaña con las curvas suaves; la palma de la mano detecta un hundimiento antes que el ojo. Pasar la mano cerrada de proa a popa, con los ojos apartados del casco, sigue siendo el mejor control de calidad de esta fase.
Antes de dar por terminado el lijado conviene aplicar una mano ligera de imprimación o de agua para levantar la fibra y volver a lijar suave. La superficie que después reciba pintura o barniz responderá de forma mucho más uniforme.
Cubierta: tablazón, juntas y clavado simulado
La cubierta es la primera superficie que mira quien se acerca al modelo, y también la que más delata las prisas. Puede resolverse con una plancha grabada o construirse tabla a tabla; la segunda opción cuesta más y se nota en cuanto la luz cae de lado. Las tablas reales no eran infinitas: tenían una longitud limitada y sus juntas se repartían según un patrón, de modo que dos testas nunca coincidían en baos contiguos. Reproducir ese patrón —tres tablas de separación, cuatro, según la práctica que se elija— da a la cubierta una escala inmediata.
El calafateado se sugiere oscureciendo el canto de cada tabla antes de colocarla: un lápiz blando, una tinta diluida o un papel fino intercalado. Conviene probar el efecto en un retal, porque una línea demasiado marcada convierte la cubierta en un dibujo de rayas. El clavado, cuando se representa, se hace con marcas muy discretas sobre las testas: en la mayoría de las escalas, insinuarlo funciona mejor que reproducirlo.
Antes de fijar nada, se marca la crujía y se coloca la primera tabla exactamente centrada. Todo lo que venga después heredará ese eje, y una desviación inicial de medio milímetro se abre en abanico hacia los costados.
Puntos de control de la cubierta
- Eje de crujía marcado y comprobado antes de la primera tabla
- Patrón de juntas decidido y anotado para no improvisar a mitad
- Prueba de calafateado sobre un retal de la misma madera
- Ajuste de las tablas contra la trancanil y los bordes curvos
- Aberturas de escotillas recortadas antes del acabado final
- Lijado suave y protección de la cubierta mientras se sigue trabajando el casco

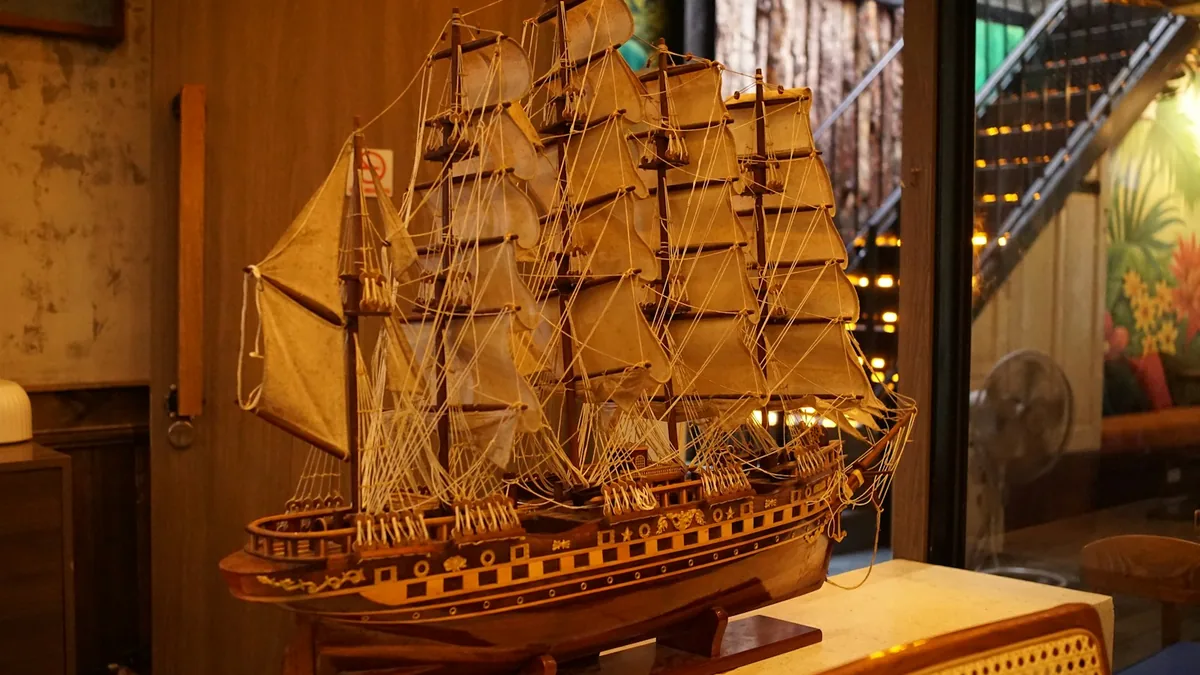

Palos, vergas y jarcia firme
La arboladura se construye desde abajo: palo macho, cofa, mastelero y mastelerillo, cada uno con su diámetro decreciente y su ligera conicidad. Esa conicidad se obtiene con lija y giro constante, comprobando el diámetro en varios puntos con un calibre o con una plantilla de agujeros. Un palo perfectamente cilíndrico se reconoce enseguida como un error de escala.
El aplomo importa tanto como la forma. Los palos tienen una caída hacia popa que debe ser coherente entre ellos, y ninguno puede inclinarse a babor o estribor. La comprobación se hace mirando el modelo de frente y desde arriba, no de perfil. Vale la pena montar los palos en seco y dejarlos así mientras se preparan las vergas.
La jarcia firme —obenques, estays, burdas— es la que sostiene la arboladura y no se mueve. Se monta por parejas y por orden, alternando bandas para que las tensiones se compensen: si se tensa todo un costado antes de empezar el otro, el palo acaba escorado. Las vigotas y los acolladores se preparan aparte, con los cabos ya encerados, y se van montando de proa a popa. El hilo se encera pasándolo por cera de abeja: se alisa la pelusa, se reduce el brillo y el cabo cae con un peso más creíble.
Jarcia de labor, cabos y nudos
Si la jarcia firme sostiene, la de labor trabaja: drizas, brazas, escotas y amantillos que en el barco real se cobraban y se amarraban. En el modelo, esa lógica se conserva aunque nada se mueva. Cada cabo debe salir de un punto que exista, pasar por su motón y terminar en una cornamusa, una cabilla o un cabillero real, no en un punto de cola oculto.
El orden de montaje ahorra desmontajes: se empieza por los cabos más interiores y más altos, porque una vez tendida la jarcia exterior no queda sitio para los dedos ni para las pinzas. Trabajar con pinzas finas, un gancho de alambre y buena luz rasante convierte una tarea imposible en una tarea lenta, que es distinto.
Los nudos se eligen por función y por tamaño: el as de guía y el ballestrinque resuelven la mayoría de las amarras visibles, y las ligaduras se hacen con hilo mucho más fino que el propio cabo. Los cabos sobrantes se rematan en adujas —rollos planos— pegadas discretamente a la cubierta. Un modelo con adujas coherentes transmite oficio incluso a quien no sabría explicar por qué.
Criterios para tender un cabo
- Grosor del hilo proporcional a la escala y a la función del cabo
- Hilo encerado antes de montarlo, no después
- Recorrido completo: origen, motón o guía, y punto de amarre real
- Tensión uniforme, sin cabos colgando ni tirando de la arboladura
- Montaje de dentro hacia fuera y de arriba hacia abajo
- Adujas y chicotes rematados en lugar de cortados a ras
Piezas pequeñas en latón y madera
Cañones, anclas, cabrestantes, candeleros, bisagras, cornamusas: el modelo se termina en las piezas que caben en la palma de la mano. El latón se corta bien con sierra fina, se lima en seco y admite soldadura blanda si se limpia antes con lija y alcohol. Trabajar con un tornillo de banco pequeño y una lima de aguja evita la mitad de los accidentes; sujetar la pieza con los dedos y limar hacia uno mismo provoca la otra mitad.
El latón recién pulido brilla más de lo que conviene a una escala pequeña. Un pavonado químico o una capa muy fina de pintura mate rebajan ese brillo y hacen que la pieza parezca hierro forjado o bronce envejecido, según el caso. Conviene desengrasar antes: cualquier resto de grasa deja manchas que aparecen justo cuando la pieza ya está montada.
En madera, las piezas pequeñas se tallan mejor sobre una pieza más larga que sirva de mango y se corta al final. Los taladros diminutos se hacen con broca de mano o con un minitaladro a baja velocidad, apoyando bien y marcando antes el punto con un punzón, porque una broca fina se desvía a la primera veta dura que encuentra.
Pintura, imprimación y línea de flotación
La pintura empieza mucho antes de abrir el bote: en la limpieza del casco, en el sellado del polvo de lija y en una imprimación fina que revele los defectos que quedaban escondidos. Es el momento de volver a masillar puntos concretos, porque la imprimación los muestra con una claridad que la madera desnuda no tiene.
Se pinta en capas delgadas y sucesivas. Dos manos finas cubren mejor que una gruesa y no ahogan los detalles del forro ni los cantos de las tablas. Los acabados mate o satinado resultan más creíbles a escala reducida que un brillo pleno, que devuelve reflejos duros y aplana los volúmenes. Si parte del casco queda en madera vista, el barniz o el aceite se aplican también en capas mínimas, lijando muy suave entre ellas.
La línea de flotación se traza con el casco fijo y nivelado, marcando la altura con un lápiz apoyado en un bloque que se desliza sobre la mesa. A mano alzada nunca sale: la línea debe ser la misma altura en toda la eslora, y cualquier desviación se lee como un barco escorado. Una vez marcada, se protege con cinta de enmascarar bien asentada, se sella el borde con una capa del color inferior —así, si hay filtración, es del mismo tono— y se pinta después la franja.
Secuencia de acabado
- Limpieza del polvo de lija con brocha suave y paño ligeramente húmedo
- Imprimación fina y revisión de defectos bajo luz rasante
- Retoques de masilla y lijado local antes de la primera mano de color
- Capas delgadas, con secado completo entre ellas
- Trazado nivelado de la línea de flotación con bloque y lápiz
- Enmascarado sellado y retirada de la cinta antes del secado total
Peana, vitrina y cuidado del modelo terminado
Un modelo terminado necesita apoyarse en algo que no lo deforme. La peana clásica con dos columnas de latón sujeta el casco por la quilla; la cuna de madera, forrada con fieltro, reparte el peso a lo largo de dos apoyos curvos que copian la forma del casco. En ambos casos, la sujeción debe ser firme sin apretar: la madera trabaja con la humedad y una presión constante deja marca.
La vitrina no es un lujo tardío, sino la diferencia entre limpiar el polvo entre los obenques cada mes o no tener que hacerlo nunca. Se calcula con holgura suficiente para introducir y extraer el modelo sin rozar las vergas, y con una base que permita fijar la peana. El metacrilato pesa menos y no se rompe; el vidrio da más nitidez y raya menos. Conviene también pensar en la luz: la exposición directa al sol decolora hilos y barnices en pocos meses.
El mantenimiento posterior se reduce a poco: polvo con brocha suave o aire a baja presión, nunca paño sobre la jarcia; humedad ambiental estable, sin cambios bruscos; y una revisión ocasional de los cabos, porque el hilo cede con el tiempo y un obenque destensado se nota antes que cualquier otra cosa.
